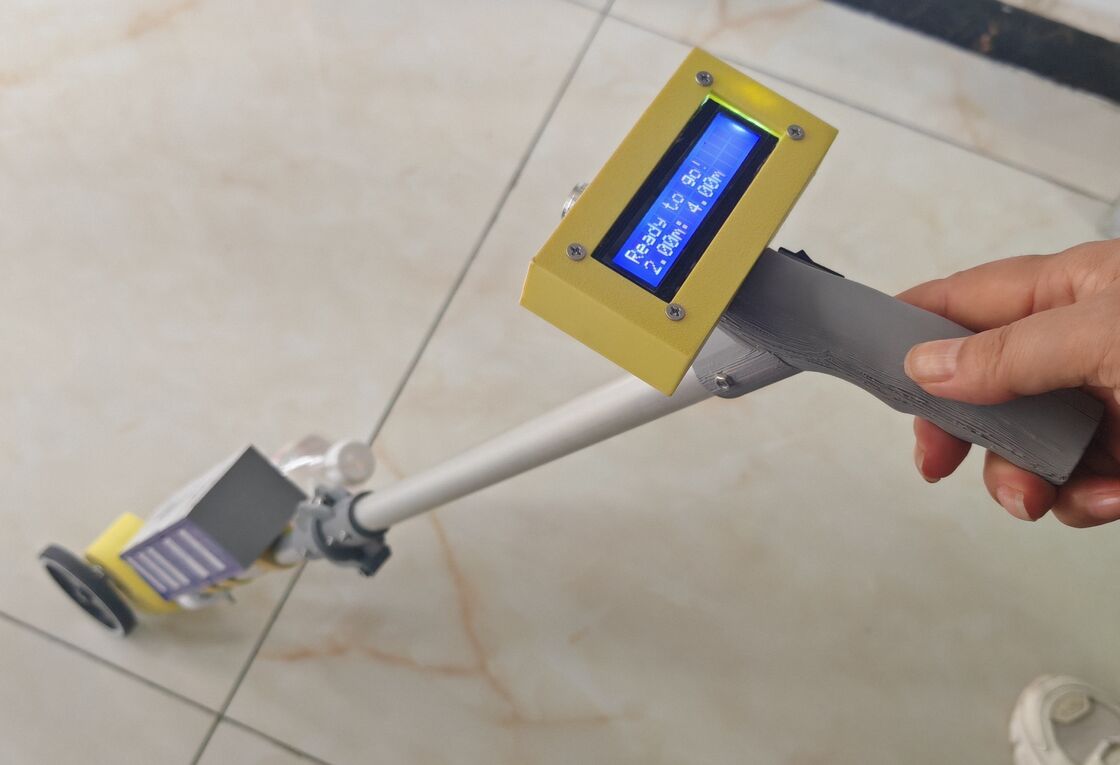

रोड मार्किंग स्टैकर-डॉट मेकर

रोड मार्किंग स्टेकर (फुटपाथ लेआउट डॉट मार्कर)

यह रोड मार्किंग लेआउट के लिए एक पोजिशनिंग टूल है। यह थर्मोप्लास्टिक और कोल्ड-स्प्रे रोड मार्किंग मशीनों के लिए संदर्भ प्रदान करने के लिए फुटपाथ पर मार्कर डॉट्स स्प्रे करता है, जो पारंपरिक टेप माप और चूने की मार्किंग की जगह लेता है।

जब आगे धकेला जाता है, तो ग्राउंड-कॉन्टैक्ट मेजरिंग व्हील फुटपाथ पर लुढ़कता है और कोएक्सियल रोटरी एनकोडर को चलाता है। पहिया के प्रत्येक पूर्ण घुमाव के लिए निश्चित पल्स आउटपुट होते हैं। कंट्रोलर पल्स सिग्नल के अनुसार यात्रा दूरी की गणना करता है। एक निश्चित पहिया परिधि के साथ, विस्थापन को सटीक रूप से मापा जा सकता है। छोटा पहिया उच्च परिशुद्धता प्रदान करता है।

मुख्य अनुप्रयोग

1.    डैश लाइन लेआउट: राष्ट्रीय मानक डैश लाइन विनिर्देशों (जैसे 2-4) का पालन करते हुए स्पेस्ड रेफरेंस डॉट्स उत्पन्न करें। मार्किंग मशीनें ठोस और गैप आयाम अनुपालन सुनिश्चित करने के लिए डॉट्स के साथ काम करती हैं।

2.    विशेष मार्किंग पोजिशनिंग: अनुदैर्ध्य मंदी रेखाओं, गाइड लाइनों, रंबल स्ट्रिप्स, ज़ेबरा क्रॉसिंग और डिलिनेटर पदों के लिए लेआउट।

3.    मेजरिंग व्हील फ़ंक्शन: निर्माण माइलेज आँकड़ों के लिए स्याही स्प्रे किए बिना केवल दूरी मोड।

घटक

·         एनकोडर मेजरिंग व्हील: यात्रा दूरी अधिग्रहण, पहिया परिधि 300 मिमी

·         मुख्य नियंत्रण बोर्ड: अंतर्निहित लिथियम बैटरी

·         इंक जेट नोजल: फुटपाथ पर लेआउट निशान बनाने के लिए पानी-आधारित स्याही (सफेद या अन्य रंग) स्प्रे करता है

·         स्याही कंटेनर: स्याही भंडारण के लिए साधारण पेय की बोतल का उपयोग किया जा सकता है

·         बॉडी: एल्यूमीनियम मिश्र धातु फोल्डेबल पुश रॉड आसान परिवहन के लिए

·         कंट्रोलर: ऑपरेशन पैरामीटर के कॉन्फ़िगरेशन के लिए

मुख्य विनिर्देश

·         डैश लाइन सेटिंग: कस्टम मल्टी-सेगमेंट पैरामीटर कॉन्फ़िगरेशन

·         दूरी माप: स्वचालित कुल निर्माण माइलेज गिनती

·         डॉट मार्किंग सटीकता: ±2 मिमी
