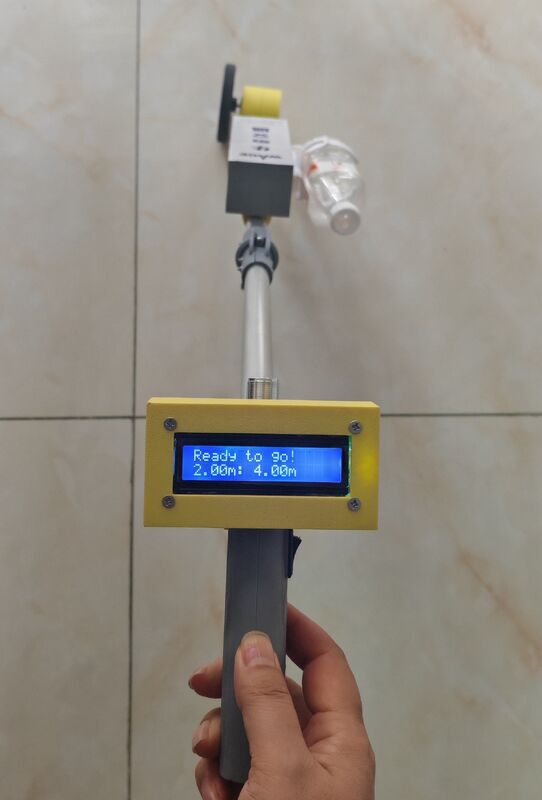

पेवमेंट मार्किंग स्टेकर- डॉट मेकर

रोड मार्किंग स्टैकर (पाथमेंट डॉट मार्कर)

यह सड़क चिह्न के लेआउट के लिए एक पोजिशनिंग टूल है। यह थर्मोप्लास्टिक और कोल्ड स्प्रे सड़क चिह्न मशीनों के लिए संदर्भ प्रदान करने के लिए फुटपाथ पर मार्कर डॉट्स स्प्रे करता है,पारंपरिक टेप माप और चूना चिह्न के स्थान पर.

जब आगे धकेल दिया जाता है, तो ग्राउंड-कॉन्टैक्ट मापने वाला पहिया फुटपाथ पर रोल करता है और समाक्षीय घूर्णी एन्कोडर को चलाता है। पहिया के पूर्ण घूर्णन के प्रति स्थिर आवेग आउटपुट होते हैं।नियंत्रक पल्स संकेतों के अनुसार यात्रा दूरी की गणना करता हैएक निश्चित पहिया परिधि के साथ, विस्थापन को सटीक रूप से मापा जा सकता है। छोटा पहिया अधिक सटीकता प्रदान करता है।

मुख्य अनुप्रयोग

1.    डैश लाइन लेआउट: राष्ट्रीय मानक डैश लाइन विनिर्देशों (जैसे 2-4) के अनुसार अंतरित संदर्भ बिंदु उत्पन्न करें। चिह्नित मशीनें ठोस और अंतर आयाम अनुपालन सुनिश्चित करने के लिए बिंदुओं के साथ काम करती हैं।

2.    विशेष चिह्नित स्थितिः अनुदैर्ध्य विलंबता रेखाओं, मार्गदर्शक रेखाओं, रंबल स्ट्रिप्स, ज़ेब्रा क्रॉसिंग और सीमांकन पदों के लिए लेआउट।

3.    माप पहिया कार्यः निर्माण मील के आंकड़ों के लिए स्याही छिड़काव के बिना केवल दूरी मोड।

घटक

·         एन्कोडर माप पहियाः यात्रा दूरी अधिग्रहण, पहिया परिधि 300 मिमी

·         मुख्य नियंत्रण बोर्ड: अंतर्निहित लिथियम बैटरी

·         इंक जेट नोजलः फुटपाथ पर लेआउट मार्क्स बनाने के लिए पानी आधारित इंक (सफेद या अन्य रंगों) छिड़काव करता है

·         स्याही का कंटेनर: स्याही के भंडारण के लिए साधारण पेय की बोतल का प्रयोग किया जा सकता है

·         शरीरः आसानी से परिवहन के लिए एल्यूमीनियम मिश्र धातु के फोल्डेबल पुश रॉड

·         नियंत्रक: परिचालन मापदंडों के विन्यास के लिए

प्रमुख विनिर्देश

·         डैश लाइन सेटिंगः कस्टम बहु-खंड पैरामीटर विन्यास

·         दूरी का मापः कुल निर्माण किलोमीटर की स्वचालित गणना

·         डॉट मार्किंग सटीकताः ±2 मिमी
